海思Hi3798MV310机顶盒芯片Datasheet-基本信息
来源:cnblogs  作者:牛牛00  时间:2019/6/28 8:33:06  对本文有异议

Hi3798M V310 是用于 IPTV/OTT 机顶盒市场的支持 4KP60 解码的超高清高性能 SOC芯片。集成 4 核 64 位高性能 Cortex A53 处理器和多核高性能 2D/3D 加速引擎;支持H.265/AVS2 4Kx2K@P60 10bit 超高清视频解码,高性能的 H.265 高清视频编码,HDR视频解码及显示,HDR 转 SDR,BT.2020,Dolby 和 DTS 音频处理;内置 USB2.0 等丰富外设接口。可支持客户实现超高清业务部署,在图像质量、码流兼容性、视频播放的流畅性以及整机性能方面保持业界最好的用户体验,同时满足不断增长的视频通信、卡拉 OK、云游戏、多屏互动等增值业务需求。

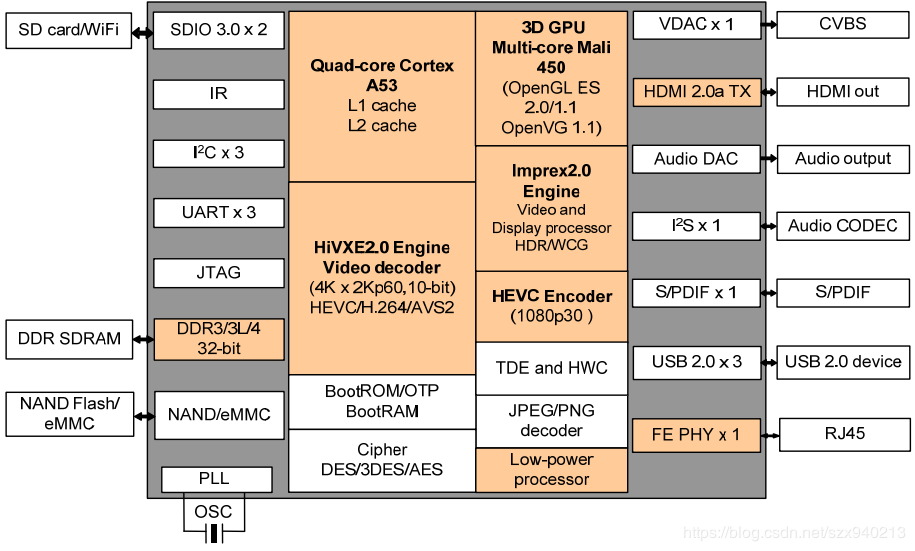

Hi3798M V310 的应用框图:

?

Hi3798M V310 集成四核 ARM Cortex A53 作为主控 CPU(Central Processing Unit),完成系统任务和部分音视频处理功能。

? 集成 NEON

? 支持 DVFS、AVS 动态降功耗功能



3D 引擎

Hi3798M V310 集成高性能四核 Mali GPU,完成 3D 图形和视频处理功能。

? 支持 OpenGL ES 2.0/1.1/1.0

? 支持 OpenVG 1.1

? 可满足 1080P30 典型 UI 处理能力

? 可满足 1080P30 典型游戏应用



安全处理

Hi3798M V310 提供高级安全功能,可提供以下安全处理特性:

? 支持 TEE (Trusted Execution Environment)

? 支持 SVP(Secure Video Path)

? 支持安全启动

? 支持安全存储

? 支持安全升级

? 支持 JTAG 及其它调试端口保护

? 支持 OTP

? 支持 ChinaDRM(Digital Rights Management)



存储器接口

Hi3798M V310 提供 DDRC 控制器、NAND Flash 控制器、SDIO/MMC 控制器接口。



DDRC 控制器

DDRC(DDR3/3L/DDR4/LPDDR3 SDRAM Controller)支持对动态存储器 DDR3/3L

DDR4/LPDDR3 SDRAM 的存取控制。

? 最大支持 2GB 容量

? 内存位宽支持 32bit

? 最高频率可达 1066MHz

? 支持待机 Power Down 低功耗功能



Flash 控制器

FMC(Flash Memory Controller)提供存储控制器接口连接片外同步和异步 NAND Flash,从而完成数据的存取。

支持多种规格的 NAND Flash 器件:

  − 支持 2K、4K、8K、16K Page-size 的器件。

  − 支持 64、128、256、512 Pages/Block 的器件。

  − 支持 8bit 数据接口位宽的器件。

  − 支持 DDR 接口和异步接口器件;支持 Toggle 1.0/2.0,ONFI 2.3 和 ONFI3.0 器件

支持 ECC 功能支持 8bit/1KB、16bit/1KB、24bit/1KB、28bit/1KB、40bit/1KB、64bit/1KB 的 BCH 码 ECC 校验和纠错(1KB 指 1KB 数量级,并不是严格意义上的 1024Byte)。

  − 支持 ECC 校验码生成的使能和关闭、支持 ECC 功能的使能和关闭。

支持 Randomizer 功能。仅在 8K Page-size 和 16K Page-size 的非 ECC0 模式下开启有效,其他模式中控制器内部关闭。



MMC/SD/SDIO 控制器

Hi3798M V310 集成 3 个高速、高容量 SDIO 3.0/MMC5.0 控制器,提供对 MMC/SD 卡的读写控制。

其中 2 个支持 1/4bit 模式;另 1 个支持 1/4/8bit 模式,用于 eMMC 启动。

数据流接口

Hi3798M V310 的数据流接口包括以太网接口。



以太网接口

Hi3798M V310 提供 1 个以太网控制器(以下简称 ETH),集成 1 个 10/100Mbits/s PHY。

? 支持 1 个 10/100Mbits/s PHY 接口

? 支持工作在 10Mbit/s 或 100Mbit/s 模式下,支持全双工或者半双工工作模式

? 内置 10/100Mbits/s PHY,支持 EEE 功能

? 支持可配置的目的 MAC 地址过滤表,可以对网口的输入帧进行选择性过滤接收

? 支持对 CPU 端口流量限制功能,保护 CPU 不被大流量攻击



视频编解码器(HiVXE2.0 处理引擎)

Hi3798M V310 集成 H265/H264/AVS+/MVC/VC-1/MPEG-2/MPEG-4/AVS/JPEG/PNG 等多协议高清视频、图片解码器,提供强大的视频和图片编解码能力。

? H.265/HEVC Main/Main10 profile@Level5.1 High-tier;支持 4Kx2K@60fps 解码

? AVS2 基准 10 位档次@级别 8.2.60,最大支持 4K*2K@60fps 10bit 解码

? H.264/AVC BP/MP/HP@ level 5.1;H264/AVC MVC,支持 4Kx2K@30fps 解码

? MPEG-1 最大支持 1080p@60fps 解码

? MPEG-2 SP@ML,MP@HL,最大支持 1080p@60fps 解码

? MPEG-4 SP@L0-3,ASP@L0-5,支持 GMC,支持短头格式,最大支持1080p@60fps 解码

? AVS 基准档次@级别 6.0, AVS-P16(AVS+),最大支持 1080p@60fps 解码

? 支持全高清 JPEG Baseline 解码,最大支持 6400 万像素

? 支持 MJPEG Baseline 解码,最大支持 1080@40fps 解码

? 支持 PNG 解码,最大支持 6400 万像素

? 支持 H.265/HEVC MP@level 5 Main Tier 和 H.264 BP/MP/HP@level 4.1 视频编码,最大 1 路 1080p@30fps

? 视频编码提供 VBR 和 CBR 模式



图形和显示处理(Imprex2.0 处理引擎)

Hi3798M V310 集成专用的 2D 图形处理加速引擎、专用的多层图形/视频叠加引擎(Hardware Composer Engine)、专用的显示处理引擎。

? 支持多路图形和视频输入的硬件叠加功能

? 支持 2 层 OSD,支持 2 个视频层

? 最大支持 4K*2K 分辨率图像输出

? 支持马赛克及多区域显示

? 支持 Mirror 功能

? 支持 16/32 位色深

? 支持图形及视频旋转

? 支持 Letter Box 和 PanScan

    支持 3D 视频处理及显示

? 支持视频、图形多阶垂直和水平缩放,支持无级缩放

? 支持低延时显示技术

? 支持全硬件增强型 2D 图形加速引擎

? 支持全硬件抗锯齿、抗闪烁

? 支持系数可配置的色彩空间转换(包括 BT2020)

? 支持图像增强、去噪等功能

? 支持 De-interlace 处理功能

? 支持锐化处理

? 支持亮度、色度、对比度、饱和度调节

? 支持图形及视频 DB/DR 处理

? 支持 HDR



音视频接口

Hi3798M V310 集成多种类型的音视频输入输出接口,提供丰富的音视频输入输出能力。



视频输出接口

? 支持 1 路 HDMI 2.0a TX 输出,支持 HDCP2.2/1.4,最大分辨率支持 4K*2K;内置 DAC,支持 1 路 CVBS 输出

     支持 Rovi 和 VBI 视频输出功能



音频输入输出接口

? 支持 SPDIF 音频输出接口

? 内置 1 路音频 DAC,支持左右声道(RCA 型、低阻、不平衡输出接口)

? 支持 1 路 I2S/PCM 数字音频输入/输出

? 支持 1 路 HDMI TX 音频输出



外设接口

Hi3798M V310 集成丰富的外设接口,用于进行各种外设连接或系统功能扩展。

红外接口

Hi3798M V310 集成专用的红外遥控接收单元 IR(Infrared Remoter)通过红外接口接收红外数据。

? 可以灵活配置以适应多种数据格式解码

? 支持接收数据错误检测

? 支持红外遥控唤醒

? 提供 1 个输入接口



LED/KeyPAD 控制器

Hi3798M V310 集成 LED/KeyPAD 控制器,实现 LED 显示控制和按键扫描控制。



USB 控制器

Hi3798M V310 集成 3 个 USB2.0 控制器。

? 支持 HOST 功能,支持 android ADB 调试(USB0)

? 支持低速、高速模式;支持外扩 Hub

GPIO

Hi3798M V310 集成多组 GPIO 控制器,每组 GPIO 提供 8 个可编程的输入输出管脚。

? 每个管脚可以配置为输入或者输出

? 作为输入管脚时,GPIO 可作为中断源

? 作为输出管脚时,每个 GPIO 都可以独立地清 0 或置 1

UART

Hi3798M V310 集成 3 个 UART(Universal Asynchronous Receiver Transmitter),用于调试、控制、扩展蓝牙、键盘等外部设备。其中 1 个为 2 线接口,另外 2 个为 4 线接口。



I2C 控制器

Hi3798M V310 芯片集成 3 个 I2C(The Inter-Integrated Circuit)控制器,实现标准 I2C主设备功能,可完成对 I2C 总线上的从设备的数据发送和接收。
