1.canvas描述

　　canvas（画布）是H5提出的新标签，其目的是用于替代类似flash动画或游戏的插件，

　　能够极大地减少页面结构大小，提高页面响应速度。

　　说明：

　　　　⑴ canvas标签仅是一个图形容器，提供了一个可以绘制图像、图形的区域，可以实时渲染

　　　　　图形、动画、虚拟图像等，对快速绘图进行了大量优化；

　　　　⑵ 使用<canvas>标签习惯性在标签内部设置元素大小，以及进行不支持说明；

　　　　　示例：<canvas width:300px height:360px><p>浏览器不支持“canvas”！</p></canvas>

　　　　　当然，也可以通过CSS设置尺寸属性，还可以通过“if语句”判断浏览器是否支持canvas。

　　　　⑶ canvas标签除了提供绘图区域外，没有其他行为功能，其内部的所有内容都要通过脚本

　　　　　（JavaScript）进行绘制完成；

　　　　⑷ 使用canvas的基础模板：

<body>
<!--创建canvas画布，并设置区域大小-->
    <canvas id="myCanvas" width="200" height="300">
        您的浏览器不支持Canvas！
    </canvas>
    <script>
    //  获取canvas画布
        var canvas=document.getElementById('myCanvas');
    //  在画布上创建画笔
        var ctx=canvas.getcontext('2d');
/*    //  或通过if语句判断浏览器是否支持canvas
        if (canvas.getcontext){
            var ctx=canvas.getcontext('2d');
        }else {
            canvas.innerText='浏览器不支持canvas！';
        }*/
    //  在画布上绘制图形
        ctx.fillRect(10,10,60,60);
    </script>
</body>

　　　　⑸ 绝大部分Canvas的绘图API都没有定义在<canvas>元素本身上，而是定义在通过画布的

　　　　　“getContext()”方法获取的“绘图上下文环境”这个对象上；

　　　　⑹ canvas元素只支持一种原生的图形绘制：矩形，其他所有图形的绘制都至少需要生成一条路径。

2.上屏即像素化

　　上屏即像素化是canvas的一个重要特征，是指区域内图形一旦绘制完成，便不能更改，如尺寸、位置等。

　　只有通过清除内容再重新绘制的方式，实现改变绘制内容的效果。

　　下面以绘制矩形为例。

　　绘制矩形的相关方法：

　　　　⑴ fillRect( x ,y ,width, height)，绘制有填充的矩形；

　　　　⑵ strokeRect( x ,y ,width, height)，绘制无填充的矩形；

　　　　⑶ clearRect( x ,y ,width, height)，清除指定矩形内的像素；

　　　　⑷ rect( x, y, width, height) ，绘制矩形（定义矩形的路径），需要配合stroke()方法完成绘制。

　　　　另外，设置填充绘画的颜色，ctx.fillStyle='color';

　　代码示例：

<body>
<!--创建canvas画布，并设置区域大小-->
    <canvas id="myCanvas" width="360" height="360">
        您的浏览器不支持Canvas！
    </canvas>
    <script>
    //  获取canvas画布
        var canvas=document.getElementById('myCanvas');
    //  在画布上创建画笔
        var ctx=canvas.getContext('2d');

    //  在画布上绘制图形
        ctx.fillRect(50,50,60,60);
        ctx.strokeRect(30,30,100,100);
        ctx.clearRect(70,70,20,20);

        ctx.rect(150,150,60,60);
        ctx.stroke();       //绘制出rect()方法定义的路径

    //  通过反复清除、绘制，达到图像位移的效果。
        var position=30;
        var direction=1;
        var timer=setInterval(function () {
            if (position>=230){
                direction=-1;
            }else if (position<=10){
                direction=1;
            }
            switch (direction) {
                case -1:{
                    ctx.clearRect(position+19,position+19,102,102);
                    ctx.fillRect(position+20,position+20,60,60);
                    ctx.strokeRect(position,position,100,100);
                    ctx.clearRect(position+40,position+40,20,20);
                    position-=20;
                }
                break;
                case 1:{
                    position+=20;
                    ctx.clearRect(position-21,position-21,102,102);
                    if (position<=130) {
                        ctx.fillRect(50,50,60,60);
                        ctx.strokeRect(30,30,100,100);
                        ctx.clearRect(70,70,20,20);

                    }
                    if (position>150&&position<=210) {
                        ctx.rect(150,150,60,60);
                        ctx.stroke();
                    }
                    ctx.fillRect(position+20,position+20,60,60);
                    ctx.strokeRect(position,position,100,100);
                    ctx.clearRect(position+40,position+40,20,20);
                }
                break;
            }
        },100);
    </script>
</body>

3.路径绘制

　　canvas中路径是图形的基本元素，路径是不同颜色、宽度、长度的线段或曲线相连接形成的点线集合。

　　绘制路径的一般步骤：

　　　　⑴ beginPath()，路径绘制开始

　　　　⑵ moveTo(x,y)，设置笔触(落点)的坐标位置

　　　　⑶ lineTo(x,y)，设置线段的终点坐标位置

　　　　⑷ strokeStyle='color'，设置笔触绘画的颜色，默认为黑色

　　　　⑸ stroke()，执行路径绘制

　　　　⑹ fillStyle='color'，设置封闭路径内部填充颜色，默认为黑色

　　　　⑺ fill()，执行颜色填充

　　　　　　当使用fill()方法时，没有闭合的路径会自动闭合，可以不使用closePath()函数，

　　　　　　但stroke()方法不会自动闭合路径。

　　　　⑻ closePath()，路径绘制结束

　　　　　　使用路径开始和结束方法，可以确保各个路径之间的独立性。

　　　　代码示例：

<body>
    <canvas id="myCanvas" width="500" height="300">
        <p>Sorry，您的浏览器不支持Canvas！</p>
    </canvas>
    <script>
        var canvas=document.getElementById('myCanvas');
        var ctx=canvas.getContext('2d');
    //  创建未闭合路径，不进行填充
        ctx.beginPath()
        ctx.moveTo(70,80);
        ctx.lineTo(70,150);
        ctx.lineTo(120,150);
        ctx.strokeStyle='yellowgreen';
        ctx.stroke();
        ctx.closePath();
    //  创建未闭合路径，进行颜色填充
        ctx.beginPath()
        ctx.moveTo(170,80);
        ctx.lineTo(170,150);
        ctx.lineTo(220,150);
        ctx.lineTo(270,110);
        ctx.fillStyle='yellowgreen';
        ctx.fill();
        ctx.closePath();
    </script>
</body>

4.圆弧绘制

　　绘制圆弧或者圆形，使用“arc()”方法。

　　语法：ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise);

　　说明：arc()方法一共有6个参数，表示以(x,y)坐标为圆心、radius为半径、从startAngle角度开始、

　　　　　到endAngle角度结束，进行圆弧绘制，anticlockwise参数为布尔值，false表示顺时针绘制，

　　　　　true表示逆时针绘制。

　　　　　其中，arc()方法中的开始和结束角度单位是“弧度”，而不是度！

　　　　　在JS中角度和弧度的换算表达式：radius=(Math.PI/180)*angleDegrees，也就相当于使用

　　　　　“0~2”之间的任意数值乘以“Math.PI”得到相应的弧度。

　　　　　另外，设置好圆弧路径之后，可以使用“Stroke()”方法进行绘制，也可以使用“fill()”方法填充。

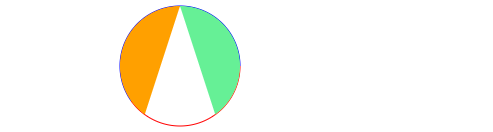

　　代码示例：

<body>
    <canvas height="300" width="500" id="canvasArc">
        您的浏览器不支持Canvas！
    </canvas>
    <script>
        var canvas = document.getElementById('canvasArc');
        var ctx = canvas.getContext('2d');
        ctx.beginPath();
        ctx.arc(200,150,60,0,0.8*Math.PI,true);
        ctx.strokeStyle='blue';
        ctx.stroke();
        ctx.closePath();

        ctx.beginPath();
        ctx.arc(200,150,60,0,0.8*Math.PI,false);
        ctx.strokeStyle='red';
        ctx.stroke();
        ctx.closePath();

        ctx.beginPath();
        ctx.arc(200,150,60,1.5*Math.PI,0.3*Math.PI,false);
        ctx.fillStyle='lightgreen';
        ctx.fill();
        ctx.closePath();

        ctx.beginPath();
        ctx.arc(200,150,60,1.5*Math.PI,0.7*Math.PI,true);
        ctx.fillStyle='orange';
        ctx.fill();
        ctx.closePath();
    </script>
</body>

5.线型设置

　　⑴ 设置线条宽度

　　　　语法：ctx.lineWidth=value;

　　⑵ 设置线条端点

　　　　语法：ctx.linCap=style;

　　　　说明：

　　　　　　lineCap有三种样式，butt（默认值）、round（圆形末端）、square（方形末端）

　　⑶ 设置线条连接处样式

　　　　语法：ctx.lineJoin=style;

　　　　说明：

　　　　　　lineJoin有三种样式，miter（默认值）、round（圆弧形）、bevel（切面形）

　　⑷ 设置线条虚线样式

　　　　语法：ctx.setLineDash([segment1,segment2,segment3,...]);

　　　　说明：

　　　　　　setLineDash()方法的参数是一个数组，数组内的value依次表示虚线每一节的长度，

　　　　　　数组内的值将在线条上循环重复使用。

　　　　　　getLineDash()方法，用于获取当前线条的虚线样式，返回值为数组。

　　　　　　lineDashOffset()方法，用于设置当前线条第一节的偏移量。

　　⑸ 代码示例：

<body>
    <canvas id="canvasLineStyle" width="500" height="300"></canvas>
    <script>
        var canvas=document.getElementById('canvasLineStyle');
        var ctx=canvas.getContext('2d');
        ctx.beginPath();
        ctx.moveTo(330,25);
        ctx.lineTo(399,25);
        ctx.lineTo(370,150);
        ctx.lineWidth=8;                    //设置线条宽度
        // ctx.lineCap='round';             //设置线条端点样式
        // ctx.lineJoin='bevel';            //设置线条连接处样式
        ctx.setLineDash([3,2,1]);           //设置线条虚线样式
        ctx.lineDashOffset=2;               //设置虚线起始位置偏移量
        var lineStyle=ctx.getLineDash();    //获取虚线样式
        console.log(lineStyle);
        ctx.stroke();
        ctx.closePath();

        ctx.strokeStyle="#e20213";
        for (var i=0;i<6; i++){
            ctx.lineWidth=2+i*5;            //设置线条宽度
            ctx.beginPath();
            ctx.moveTo(5+i*50, 25);
            ctx.lineTo(5+i*50, 150);
            ctx.stroke();
            ctx.closePath();
        }
    </script>
</body>

6.Gradients渐变

　　⑴ 线性渐变

　　　　语法：ctx.createLinearGradient(x1,y1,x2,y2);

　　　　说明：该方法有4个参数，(x1,y1)表示渐变的起点，(x2,y2)表示渐变的终点。

　　　　　　　该方法返回一个Gradient对象。

　　⑵ 径向渐变

　　　　语法：ctx.createRadialGradient(x1,y1,r1,x2,y2,r2);

　　　　说明：该方法有6个参数，(x,y,r)表示以(x,y)为圆心，以r为半径的圆，创建渐变区域。

　　　　　　　该方法返回一个Gradient对象。

　　⑶ 颜色设置

　　　　语法：canvasGradient.addColorStop(position,color);

　　　　说明：该方法有2个参数，position的值为“0~1”之间的任意数，表示渐变颜色的相对位置，

　　　　　　　参数color用于设置渐变色，可以是十六进制颜色值，也可以是rgba()颜色。

　　⑷ 渐变填充

　　　　创建Gradient对象，并设置渐变颜色，然后将Gradient对象赋予“fillStyle”，即可进行绘制填充。

　　　　代码示例：

<body>
    <canvas height="300" width="1000" id="canvasGradient"></canvas>
    <script>
        var canvas=document.getElementById('canvasGradient');
        var ctx=canvas.getContext('2d');
    //  创建线性渐变对象。
        var linearGradient=ctx.createLinearGradient(50,50,100,100);
    //  线性渐变对象颜色设置。
        linearGradient.addColorStop(0,'red');
        linearGradient.addColorStop(0.5,'yellow');
        linearGradient.addColorStop(1,'yellowgreen');
    //  线性渐变绘制。
        ctx.beginPath();
        ctx.fillStyle=linearGradient;
        ctx.fillRect(10,10,150,150);
        ctx.closePath();

    //  创建径向渐变,外圆包含內圆。
        var radialGradient=ctx.createRadialGradient(300,80,10,270,80,80);
        radialGradient.addColorStop(0,'red');
        radialGradient.addColorStop(0.5,'yellow');
        radialGradient.addColorStop(1,'yellowgreen');
        ctx.beginPath();
        ctx.fillStyle=radialGradient;
        ctx.fillRect(200,10,150,150);
        ctx.fill();
        ctx.closePath();

        //  创建径向渐变，外圆不包含內圆。
        var radialGradient=ctx.createRadialGradient(500,80,30,600,80,60);
        radialGradient.addColorStop(0,'red');
        radialGradient.addColorStop(0.5,'yellow');
        radialGradient.addColorStop(1,'yellowgreen');
        ctx.beginPath();
        ctx.fillStyle=radialGradient;
        ctx.fillRect(360,10,300,150);
        ctx.fill();
        ctx.closePath();
    </script>
</body>
