Kubernetes:kube-apiserver 之 scheme(一)

来源：cnblogs　　作者：lubanseven　　时间：2023/10/18 8:53:21　　对本文有异议

0. 前言

在进入 kube-apiserver 源码分析前，有一个非常重要的概念需要了解甚至熟悉的：资源注册表(scheme)。

Kubernetes 中一切皆资源，管理的是资源，创建、更新、删除的是资源。如何对庞杂的资源进行管理就成了一件大事。Kubernetes 通过引入 scheme 资源注册表，将资源信息注册到资源注册表，各个组件通过索引资源注册表实现资源的管理。

1. 介绍

直接开始阅读 kube-apiserver scheme 部分的源码是比较困难的，这里举代码示例如下：

package main
import (
	"fmt"
	appsv1 "k8s.io/api/apps/v1"
	corev1 "k8s.io/api/core/v1"
	metav1 "k8s.io/apimachinery/pkg/apis/meta/v1"
	"k8s.io/apimachinery/pkg/runtime"
	"k8s.io/apimachinery/pkg/runtime/schema"
)
func main() {
	// KnownType external
	coreGV := schema.GroupVersion{Group: "", Version: "v1"}
	extensionsGV := schema.GroupVersion{Group: "extensions", Version: "v1beta1"}
	// KnownType internal
	coreInternalGV := schema.GroupVersion{Group: "", Version: runtime.APIVersionInternal}
	// UnversionedType
	Unversioned := schema.GroupVersion{Group: "", Version: "v1"}
	schema := runtime.NewScheme()
	schema.AddKnownTypes(coreGV, &corev1.Pod{})
	schema.AddKnownTypes(extensionsGV, &appsv1.DaemonSet{})
	schema.AddKnownTypes(coreInternalGV, &corev1.Pod{})
	schema.AddUnversionedTypes(Unversioned, &metav1.Status{})
	fmt.Println(*schema)
    fmt.Println(schema.KnownTypes(coreGV))
}

示例中有几点需要关注。

通过 runtime.NewScheme 创建 scheme 实例:

func NewScheme() *Scheme {
	s := &Scheme{
		gvkToType:                 map[schema.GroupVersionKind]reflect.Type{},
		typeToGVK:                 map[reflect.Type][]schema.GroupVersionKind{},
		unversionedTypes:          map[reflect.Type]schema.GroupVersionKind{},
		unversionedKinds:          map[string]reflect.Type{},
		fieldLabelConversionFuncs: map[schema.GroupVersionKind]FieldLabelConversionFunc{},
		defaulterFuncs:            map[reflect.Type]func(interface{}){},
		versionPriority:           map[string][]string{},
		schemeName:                naming.GetNameFromCallsite(internalPackages...),
	}
	s.converter = conversion.NewConverter(nil)
	...
	return s
}

Scheme 的结构体有四个 field 需要重点关注：

gvkToType：记录的是 schema.GroupVersionKind 和资源类型的映射关系。
typeToGVK：记录的是资源类型和 schema.GroupVersionKind 的映射关系。
unversionedTypes：记录的是无版本资源类型和 schema.GroupVersionKind 的映射关系。
unversionedKinds：记录的是资源种类 Kind 和无版本资源类型的映射关系。

还有一个 Scheme.converter 也挺重要，这里先跳过不讲。

调用 Scheme 的 AddKnownTypes 和 AddUnversionedTypes 方法建立资源 Group/Version/Kind 和资源类型的相互映射关系。

以 AddKnownTypes 为例，函数通过反射 reflect.TypeOf(obj) 获得对象 runtime.Object 的资源类型。这里，对象是资源的接口，可实现资源和对象的相互转换。

func (s *Scheme) AddKnownTypes(gv schema.GroupVersion, types ...Object) {
	s.addObservedVersion(gv)
	for _, obj := range types {
		t := reflect.TypeOf(obj)
		if t.Kind() != reflect.Pointer {
			panic("All types must be pointers to structs.")
		}
		t = t.Elem()
		s.AddKnownTypeWithName(gv.WithKind(t.Name()), obj)
	}
}
func (gv GroupVersion) WithKind(kind string) GroupVersionKind {
	return GroupVersionKind{Group: gv.Group, Version: gv.Version, Kind: kind}
}
func (s *Scheme) AddKnownTypeWithName(gvk schema.GroupVersionKind, obj Object) {
	...
	t := reflect.TypeOf(obj)
	s.gvkToType[gvk] = t
}

然后调用 gv.WithKind(t.Name()) 转换为 GroupVersionKind，可以看出上面反射的资源类型作为 kind 赋给 GroupVersionKind。

最后调用 AddKnownTypeWithName 将 schema.GroupVersionKind 和资源类型写入 Scheme.gvkToType。

执行代码结果如下：

{
	map[
		{ __internal Pod}:0xb46180
		{ v1 Pod}:0xb46180
		{ v1 Status}:0xb56d40
		{extensions v1beta1 DaemonSet}:0xb44e40
	]
	map[
		0xb44e40:[{extensions v1beta1 DaemonSet}]
		0xb46180:[{ v1 Pod} { __internal Pod}]
		0xb56d40:[{ v1 Status}]
	]
	map[
		0xb56d40:{ v1 Status}
	]
	map[
		Status:0xb56d40
	]
	map[]
	map[]
	0xc000124888
	map[]
	[{ v1} {extensions v1beta1}]
	pkg/runtime/scheme.go:100
}
map[Pod:v1.Pod Status:v1.Status]

Kubernetes 资源分为外部资源和内部资源。外部资源是对外可访问的，其版本为 v1/v1beta1 等，内部资源是 Kubernetes 内部访问的资源，其版本为 __internal。

为什么会有内部版本呢？
为了适配版本间的 convert。

试想，如果 v1、v1apha1、v1beta1、v1beta2 要相互转换需要建立十二种转换关系：

v1 		 ---->  v1alpha1
v1 		 ---->  v1beta1
v1 		 ---->  v1beta2
v1alpha1 ---->  v1
v1alpha1 ---->  v1beta1
v1alpha1 ---->  v1beta2
v1beta1  ---->  v1
v1beta1  ---->  v1alpha1
v1beta1  ---->  v1beta2
v1beta2  ---->  v1
v1beta2  ---->  v1alpha1
v1beta2  ---->  v1beta1

可以看到这种转换已经比较复杂了，随着资源增多，这种资源版本之间的转换会越来越复杂且难以维护。Kubernetes 通过引入内部版本 __internl 建立每种资源到 __internal 的转换，从而实现不同资源版本的相互转换。

v1 			---->  __internal
__internal  ---->  v1
v1alpha1 	---->  __internal
__internal  ---->  v1alpha1
v1beta1 	---->  __internal
__internal  ---->  v1beta1
v1beta2 	---->  __internal
__internal  ---->  v1beta2

转换示意图如下：

可以看到，相当干净，清爽。

2. kube-apiserver scheme

第一节介绍了 scheme 结构及部分特性。继续看 kube-apiserver 中 scheme 的应用。

2.1 注册资源

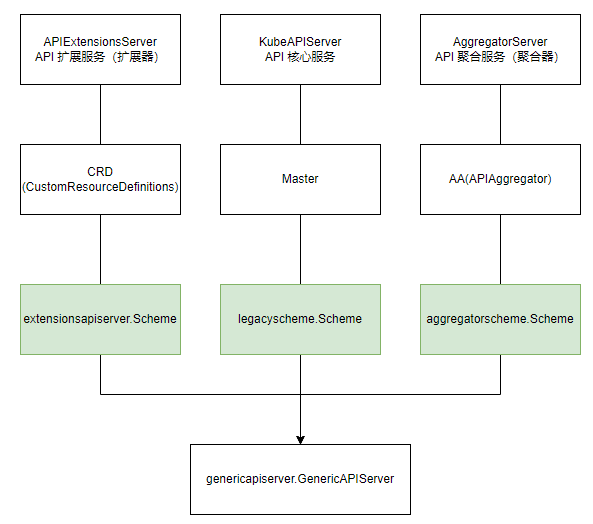

kube-apiserver 中资源的注册通过导入包的形式实现。Kubernetes 将资源拆分为三类，并且由三种 HTTP Server 负责处理这三类资源，架构如下。

关于这幅图，这里不多讲，后续会逐层介绍。
要知道的是，三类资源分别注册到 extensionsapiserver.Scheme，legacyscheme.Scheme 和 aggregatorscheme.Scheme 三种资源注册表中。

以 legacyscheme.Scheme 资源注册表为例。
kube-apiserver 的启动 app 包中导入 "k8s.io/kubernetes/pkg/api/legacyscheme" 和 "k8s.io/kubernetes/pkg/controlplane"包：

package app
import (
	"k8s.io/kubernetes/pkg/api/legacyscheme"
	"k8s.io/kubernetes/pkg/controlplane"
)

legacyscheme 包中创建了 Scheme 资源注册表，Codecs 编码器和 ParameterCodec 参数编码器。

# kubernetes/pkg/api/legacyscheme/scheme.go
package legacyscheme
var (
	Scheme = runtime.NewScheme()
	Codecs = serializer.NewCodecFactory(Scheme)
	ParameterCodec = runtime.NewParameterCodec(Scheme)
)

controlplane 包中导入需要注册的资源组：

# kubernetes/pkg/controlplane/import_known_versions.go
package controlplane
import (
	_ "k8s.io/kubernetes/pkg/apis/apps/install"
)

以注册 apps 资源组为例：

# kubernetes/pkg/apis/apps/install/install.go
package install
import (
	"k8s.io/apimachinery/pkg/runtime"
	utilruntime "k8s.io/apimachinery/pkg/util/runtime"
	"k8s.io/kubernetes/pkg/api/legacyscheme"
	"k8s.io/kubernetes/pkg/apis/apps"
	"k8s.io/kubernetes/pkg/apis/apps/v1"
	"k8s.io/kubernetes/pkg/apis/apps/v1beta1"
	"k8s.io/kubernetes/pkg/apis/apps/v1beta2"
)
func init() {
	Install(legacyscheme.Scheme)
}
func Install(scheme *runtime.Scheme) {
	utilruntime.Must(apps.AddToScheme(scheme))
	utilruntime.Must(v1beta1.AddToScheme(scheme))
	utilruntime.Must(v1beta2.AddToScheme(scheme))
	utilruntime.Must(v1.AddToScheme(scheme))
	utilruntime.Must(scheme.SetVersionPriority(v1.SchemeGroupVersion, v1beta2.SchemeGroupVersion, v1beta1.SchemeGroupVersion))
}

资源组中调用 apps.AddToScheme，v1beta1.AddToScheme,v1beta2.AddToScheme 和 v1.AddToScheme 函数将同一资源组不同版本的资源注册到 legacyscheme.Scheme 资源注册表中。

其中 apps.AddToScheme 注册的是内部版本的资源：

package apps
var (
	SchemeBuilder = runtime.NewSchemeBuilder(addKnownTypes)
	AddToScheme = SchemeBuilder.AddToScheme
)
const GroupName = "apps"
var SchemeGroupVersion = schema.GroupVersion{Group: GroupName, Version: runtime.APIVersionInternal}
func addKnownTypes(scheme *runtime.Scheme) error {
	scheme.AddKnownTypes(SchemeGroupVersion,
		&DaemonSet{},
		&DaemonSetList{},
		&Deployment{},
		&DeploymentList{},
		&DeploymentRollback{},
		&autoscaling.Scale{},
		&StatefulSet{},
		&StatefulSetList{},
		&ControllerRevision{},
		&ControllerRevisionList{},
		&ReplicaSet{},
		&ReplicaSetList{},
	)
	return nil
}

v1beta1.AddToScheme,v1beta2.AddToScheme 和 v1.AddToScheme 注册的是外部版本的资源，以 v1.AddToScheme 为例：

package v1
const GroupName = "apps"
var SchemeGroupVersion = schema.GroupVersion{Group: GroupName, Version: "v1"}
var (
	SchemeBuilder      = runtime.NewSchemeBuilder(addKnownTypes)
	localSchemeBuilder = &SchemeBuilder
	AddToScheme        = localSchemeBuilder.AddToScheme
)
func addKnownTypes(scheme *runtime.Scheme) error {
	scheme.AddKnownTypes(SchemeGroupVersion,
		&Deployment{},
		&DeploymentList{},
		&StatefulSet{},
		&StatefulSetList{},
		&DaemonSet{},
		&DaemonSetList{},
		&ReplicaSet{},
		&ReplicaSetList{},
		&ControllerRevision{},
		&ControllerRevisionList{},
	)
	metav1.AddToGroupVersion(scheme, SchemeGroupVersion)
	return nil
}

需要注意的是，内部版本和外部版本注册的资源并不一样。比如 Deployment 资源，外部版本引用的是 kubernetes/vendor/k8s.io/api/apps/v1/types.go 中的资源定义：

type Deployment struct {
	metav1.TypeMeta `json:",inline"`
	metav1.ObjectMeta `json:"metadata,omitempty" protobuf:"bytes,1,opt,name=metadata"`
	Spec DeploymentSpec `json:"spec,omitempty" protobuf:"bytes,2,opt,name=spec"`
	Status DeploymentStatus `json:"status,omitempty" protobuf:"bytes,3,opt,name=status"`
}

资源声明了 json 和 protobuf tag，以便于外部访问的序列化，反序列化操作。

内部版本引用的是 kubernetes/pkg/apis/apps/types.go 中的资源定义：

type Deployment struct {
	metav1.TypeMeta
	metav1.ObjectMeta
	Spec DeploymentSpec
	Status DeploymentStatus
}

内部资源不需要被外部访问，没有 tag 声明。

到这里，kube-apiserver 关于资源的注册就差不多了。下一篇将进一步介绍 scheme 的 convert，kube-apiserver 中如何使用 scheme 及 scheme 和 object 相互转换等内容。

原文链接：https://www.cnblogs.com/xingzheanan/p/17771090.html
