微服务 - Redis缓存 · 数据结构 · 持久化 · 分布式 · 高并发
来源:cnblogs  作者:Sol·wang  时间:2023/4/19 9:04:05  对本文有异议

本篇内容基于 Redis v7.0 的阐述;官网:https://redis.io/

本篇计划用 Docker 容器辅助部署,所以需要了解点 Docker 知识;官网:https://www.docker.com

系列目录:

微服务 - 概念 · 应用 · 通讯 · 授权 · 跨域 · 限流

微服务 - 集群化 · 服务注册 · 健康检测 · 服务发现 · 负载均衡

微服务 - Redis缓存 · 数据结构 · 持久化 · 分布式 · 高并发



一、分布式解决 Session 的问题

在单站点中,可以将在线用户信息存储在Session中,随时变更获取信息;在多站点分布式集群如何做到Session共享呢?架设一个Session服务,供多服务使用。

频繁使用的数据存在DB端,频繁的DB连接,频繁的IO;数据存于内存中更能减少性能的消耗,更能提高使用效率。

集群化分布式时,为解决以上现象,建立缓存服务显得尤为重要。

建立缓存服务选择性很多,如:Redis、MongoDB等,以下以 Redis 为例:

作者:[Sol·wang] - 博客园,原文出处:https://www.cnblogs.com/Sol-wang/

二、内存数据库 Redis

Remote Dictionary Server;
远程字典服务,Key/Value 存储系统、列存储、文档型存储等,NoSQL开源内存数据库。最多的使用场景是作为数据缓存,存在于应用与DB之间,减少对DB的访问,提高数据操作的性能。

下图展示了缓存服务在整体架构中的位置:
Redis 内存数据库在整体架构中的位置

2.1 Redis 特性

高性能 / 高可用 / 持久化 / 集群化,单实例每秒读写达10万次;

丰富的数据类型 :String / Hash / Set / Zset / 队列 / 订阅 / 发布;

高性能数据结构:SDS / Intset / ziplist / listpack / quicklist / skiplist;

支持 ACL:Access Control List;精细化的权限管理策略;

单线程处理事务:顺序执行,容易上锁;

多线程处理辅助功能:连接请求 / 持久化等;

单线程处理事务的优缺点

优点:顺序执行,不存在脏读脏写幻读等情况,不存在死锁,不存在线程管理的开销。
缺点:单线程的性能瓶颈,多处理器的资源浪费。

2.2 单线程IO多路复用

通常情况下,同时连接 Redis 的客户端有成千上万的,但 Redis 只有一个主线程处理事务,那如何做到多路连接集中到一个线程处理呢?

当多个客户端同时发起连接后,这也是需要一个过程的,也是有连接完成的先后,谁连接完成就会告诉 Redis,这里的告诉用的是回调方式,Redis就会把他的任务放到单一的队列中,队列的另一头连接着主线程。

在这个过程当中,多路的连接汇集到一个有足够处理能力的队列中进行传输;是不是可以理解为:多路连接重复利用了单个管道;我想...这里也是体现了 Redis 的多路复用技术。当然,单单就多路复用来讲,也会是多路集中到一路,然后这一路又分成了多路到各各目标。

多路复用也有不同的算法:select、poll、epoll,Redis用的是epoll算法,所以其中有回调的动作,目前而言,epoll是最高效的;关于每个具体的算法,有兴趣的同学可以继续研究一下。

2.3 启动 Redis

用 Docker 启动 Redis 简单示例:

1、拉取镜像docker pull redis

2、运行容器 docker run -d --name=some-redis redis

3、连接到 Redis docker exec -it some-redis redis-cli

Redis Docker版默认是没有配置文件的,官网说:可以再生成镜像方式解决...

既然没有配置文件,那 Redis 启动完全是按所有配置项的默认值运行的;如下传参启动:

# 启动 redis-server,多参数配置
docker run -d --name some-redis -p 6379:6379 redis redis-server     --bind 0.0.0.0 \        # 支持任意的连接
    --save 60 1 \           # 每60秒 持久化一次
    --protected-mode no \   # 取消保护模式
    --requirepass 123456    # 登录密码 123456;连接后用 auth {passwd} 方式登录

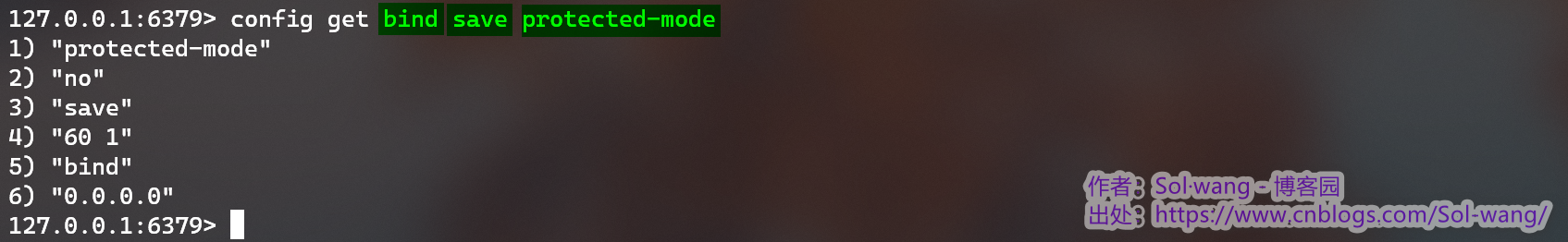

传参也就是覆盖了配置项的默认值,以下查看覆盖后的配置项效果:config get *列出所有配置项

Redis 启动后,都包含 redis-server / redis-client;
所以任意 Redis 都可用 redis-client 连接到其它 redis-server:docker exec -it some-redis redis-cli -h {目标IP} -p {目标端口}

2.4 重要配置项

通常配置参数于配置文件中;比如:/etc/redis/redis.conf

配置项 说明
bind 可访问限制,白名单;注释后不限制
port 对外端口
timeout 连接后,没有通信任务的空闲时间,超出此时长后自动断开
daemonize 后台运行(容器运行时忽略
protected-mode 只能本地访问的保护模式
tcp-backlog 网络连接队列最大连接数(对应Linux内核参数 net.core.somaxconn,有关命令sysctl
tcp-keepalive 网路通信检测间隔,网络是否已断开(当timeout为0才起效吧
pidfile 存放ProcessID编号的文件Pid的存放目录(后台运行时才会产生pid文件,容器时是否忽略
loglevel 日志级别
logfile 日志文件目录
database 数据库个数
requirepass Client 连接密码
maxclients 客户端同时最大连接数(对应Linux user openfile limit,必设;有关命令ulimit
maxmemory 内存最大使用量,推荐70%

三、数据类型 / 常用命令

Key/Value 的存储系统,Key相当于区分的变量名称,类型区别在于Value;常用数据类型有:

String:字符,基础类型,过期时长,递增

  • SET/GET key value写入/取值
  • GET key key key取多个值
  • INCR/DECR key递增1/递减1

List:队列,先进先出,先进后出

  • LPUSH/RPUSH key value头/尾添加
  • LPOP/RPOP key头/尾移除
  • LLEN key队列长度

Set:无序集合,可查询 交集、并集、差集等

  • SADD|SREM key member member member插入/移除 元素
  • SISMEMBER key member是否存在成员
  • SINTER key1 key2多集合取交集
  • SCARD key元素个数总数

ZSet:带排序的Set集合;比Set多出一个专用的score值,又可排出名次列

  • ZADD key score member score member新增成员及序列数,可覆盖
  • ZRANGE key start stop按序列范围取集合
  • ZRANK key member取正序排名;从0开始的名次
  • ZREVRANK key member取倒序排名;从0开始的名次

Hash:可同时设置/获取多个属性值

  • HSET key field value field value成对设置多个属性与值
  • HMGET key field [field field]取多个列的值
  • HINCRBY key field -5指定属性的值,递增/递减

四、数据结构

为什么 Redis 要有自己的数据结构

  • 查询要快:体现在单条Key用了连续性的内存空间
  • 占用空间少,节约内存:体现在了集合的数据压缩

Redis 中有这么几种数据结构:sds (动态字符串)、hashtable (字典)、linkedlist (链表)、intset (整数集合)、ziplist (压缩列表)、listpack (紧凑列表)、quicklist (混合列表)、skiplist (跳表);它们分别应用于Redis各数据类型中,使得Redis在资源利用和运行效率上有着明显的效果。

以下列出了数据类型与数据结构的应用关系图:
Redis 数据类型应用数据结构关系图
关于 Listpack;未来作为 Ziplist 的升级替代品,v7.0版本也会有 Ziplist 的存在,后续版本中逐渐被替代。

数据结构的自动切换

每种数据类型也会有多种数据结构,至于何种数据类型在什么情况下用何种数据结构,取决于存储的数据;
比如:List 每元素小于8KB时,自动使用 Ziplist,否则自动切换为 Quicklist;
比如:Set 每元素为数字,元素小于512个时,自动使用 Intset,否则自动切换为 Hashtable;
比如:Hash 元素小于512个,每元素长度小于64字节,自动使用 Ziplist;否则自动切换为 Hashtable。

影响数据结构转换的配置项

# 配置文件中 各数据类型中的数据结构
# 能承载的最大长度/个数/容量
# 超出最大限制后,变更为其它数据结构
hash-max-listpack-value 64
hash-max-listpack-entries 512
list-max-listpack-size -2(8KB)
set-max-intset-entries 512
set-max-listpack-value 64
set-max-listpack-entries 128
zset-max-listpack-value 64
zset-max-listpack-entries 128

以下主要以 sds / ziplist / listpack / skiplist 为例的阐述,基本涵盖了重要的数据结构,一些扩展性的数据结构有兴趣的同学再深入了解下。

4.1 动态字符串 - SDS

很多计算机语言都一样,Redis 也是基于C语言写的;对于String类型,当给一个变量拼接一个字符串时,都是以一个新对象在内存中重新开辟新的更长的连续空间来存储;重新开辟/释放旧空间这样的内存损耗。。。所以为什么开发人员会避免strname + "xxx"这样的拼接方式;字符串长度也是底层每次通过遍历得出的结果。。。Redis为了避免这样的损耗,于是就有了 Simple Dynamic Strings 这样的解决方案 SDS。

Redis String 会事先分配好比实际字符串更长的内存空间,并记录实际字符串的长度,也记录存储后剩余的空间长度。

  1. 取字符串长度时,直接返回记录的长度值
  2. 追加字符串时,直接使用空闲的剩余空间

预分配空间有多长?总有用完的时候:

  1. 当实际字符串长度<1M时,预分配实际字符串两倍的连续长度,相当于本次只会占用一半
  2. 当实际字符串长度>1M时,每次预分配多出1M的长度空间。便于下次直接存储
  3. 当字符串减少缩短时,多出的剩余空间保留,便于下次追加,或手动命令清除空闲空间

这种 空间预分配策略惰性删除策略 就是SDS的性能优势。

4.2 压缩列表 - ziplist

一块连续性的内存空间存放了整个Value,也就是一个ziplist,如何做的呢?一个集合的示例:

ziplist结构图
bytes:记录 ziplist 的总长度
tail:记录最后一个 entry 的偏移量,便于快速定位
len:记录 entry 的总个数
entry:列表元素,数据存放的元素
end:单个 ziplist 的结束符
prevlen:记录上个 entry 的总长度;这里记录值所占用的空间长度,取决于上个 entry 的长度,所以1-5会自动切换
encoding:记录 data 的实际数据类型 及长度;如:int时占空间小,可直接存到 encoding,就不用 data 了
data:实际数据;占用空间小的数据类型,可直接放到 encoding 中,所以这时候没有 data 的存在,省空间

ziplist 的取值
结构图中,有总长/个数/偏移量/结束符/上个元素长度;所以 ziplist 正序倒序是都可以算出每个 entry 具体位置并取出数据。

ziplist 的写入,插/改/删 统一为覆盖方式:
1、为新元素找到被覆盖元素的位置,位置之前的元素 + 新元素 + 位置之后的元素 = 新的ziplist的完整结构
2、申请新ziplist所需长度的内存连续空间,并存入新空间
3、释放旧空间

看起来挺不错的,相比链表的非连续性存储所带来的性能提升明显。。那为什么还会有新的改进版本 listpack 的出现?

ZIPLIST 的弊端

ziplist 的问题出在 prevlen;
也就是上面蓝色部分的描述,存了相邻 entry 的长度;如果 entry 长度过长,相邻的 prevlen 所占空间长度就会从1变为5;也就是说 entry 数据变更,会影响到相邻的 entry;最严重的情况是很多entry长度恰好都在一个临界值,会导致相邻prevlen长度的变化,连锁反应是之后位置上的entry级联性的连续重复多次变更;
上面提到,变更:就是重新申请新的内存连续空间,释放旧空间;那么级联性的连锁反应呢?一个写操作,引发的恶性灾难事件!!!

4.3 紧凑列表 - listpack

listpack 是 ziplist 的升级版于v7.0中,作为替代品都有什么变化,listpack结构如下图:
listpack 结构图
上图看出,listpack 与 ziplist 的区别在于:
1、header 取消 tail
2、entry 取消 prevlen
3、当前 entry 中增加 encoding + data 的总长度 element-total-len
4、element-total-len 中的首位会标识出左侧是否还有值,主要用于逆序读

element-total-len 编码
长度 1-5 bytes 是可变的,不固定长度如何读出整个 element-total-len?这其中0/1标识了左侧是否有数据;
element-total-len 示意图

listpack 的读,假设逆序读出每个元素的值,已知end固定长度,跳过 1 bytes 到 element-total-len 中读固定(7)位数,就会知道左侧是否有值,这样会把 element-total-len 整个读下来,也就知道了当前 entry 长度,那么也就知道了相邻 entry 的起始位置;继续这样按序把每个 entry 读出来就完成逆序读数据。

listpack 的写入,同样是基于 ziplist 的方式,新元素替换旧元素组成新的长度,存储到新申请的内存连续空间,释放旧空间;由于未影响到其它元素,申请一次新空间后完成写入操作。

这样以来,listpack 任何写入的操作,entry 都是在变更自己,不会牵连到其它 entry,这就是对 ziplist 改善的地方

4.4 跳跃列表 - skiplist

跳表是在链表的基础上追加了更多指针的存储;链表的指针指向了相邻元素的地址,但跳表又追加了指向间隔元素的指针;这使得跳表在查询元素的效率上更快。

下表 Linkedlist 与 Skiplist 的查询区别:
skiplist 结构图
上图:两种查询的路径不同,影响到的元素数量也不同,链表搜了11次才找到指定的元素,而跳表仅搜了5次就找到了指定的元素。
比如:元素1 既存了指向下个元素2 的指针,也存了指向元素4 的指针;所以跳表多存的指针让其可以跳跃搜索,相对于链表减少了搜索次数,这就体现了相比链表搜索的高效率。

其它数据结构

除以上几种数据结构外,Redis也会有Intset、quicklist、Hashtable等,由于基本原理相识,这里简单描述:
Intset:与ziplist、listpack相似的连续性集合,主要区别在于Intset仅支持数字型;
quicklist:在 ziplist 基础上扩展的数据结构,其中每个成员是一个ziplist,插入元素时:插入到前个元素ziplist中的末尾、后ziplist的开头、或独立的ziplist。

五、持久化

5.1 RDB 模式

Redis Database:持久化以指定的时间间隔执行数据集的时间点的快照整库备份。

触发RDB配置save 36000 1 600 10 30 100
以上从右往左,成对解释:
??当30秒内写入了100次,触发持久化,如果未满足条件,继续下一对;
??当600秒内写入了10次,触发持久化,如果未满足条件,继续下一对;
??当36000秒内写入了1次,触发持久化。

持久化过程:内存 -> 临时文件 -> 磁盘。

影响RDB效率的配置项
??stop-writes-on-bgsave-error yes当持久化失败后强制停止写入
??rdbcompression yes快照数据压缩,损耗CPU
??rdbchecksum yes是否检测备份文件,损耗CPU≈10%

关闭RDB持久化模式:save ""

模式优劣

优势:体积小,占用磁盘少。
劣势:当持久化发生异常时,最后一次的持久化有可能失效,不能确保整体数据的绝对完整性。

5.2 AOF 模式

Append Only File:追加记录服务器接收到的每个写入命令,增量保存;如果写入错误,Redis 也会具有自动修复受损的AOF文件;恢复时,重新按序执行指令,从而重建内存库。

配置开启AOF模式:appendonly yes

持久化频率策略配置:appendfysnc always|everysec|no

  • 每次命令追加:每次写命令立刻记录,太频繁,太耗性能
  • 每秒追加一次:每秒集中记录一次,依然有可观的性能表现

文件压缩 Rewrite
主进程 redis-server 创建出一个子进程 bgrewriteaof 对 AOF文件的重新整理,先整理出一个临时文件,再覆盖原AOF文件。

Rewrite 的重写策略:

  • 只针对写入命令的整理
  • 相同数据只记录最后写入命令
  • 过期数据不记录
  • 多命令合并记录

多命令合并示例:如累加命令 Incrby 的累加总和合并成一次累加;如集合命令 rpush 的多次追加合并成一次追加多个。

手动触发执行重写命令:bgrewriteaof

自动触发重写相关配置:
no-appendfsync-on-rewrite no重写开关
auto-aof-rewrite-min-size 64mb重写触发条件,文件超过指定大小
auto-aof-rewrite-percentage 100重写触发条件,文件超过已使用%

AOF文件64MB是不是显得太小了,可适当增加容量如3GB,以防止过多的触发压缩重写后影响性能;也不可过大,影响数据恢复效率。

模式优劣

优势:丢失率低,数据较完整。
劣势:AOF占用磁盘空间大;恢复时重新全部执行一遍命令,恢复速度慢了点;持久化失败时,最后一秒写入命令可能丢失。

Redis 默认开启 RDB,可同时开启 RDB + AOF,恢复数据时以 AOF 为优先。

由于是单线程方式,Redis 会创建子线程负责持久化处理,不管是哪种持久化方式,在创建子进程的瞬间,都会有阻塞的现象。

六、分布式集群

6.1 虚拟插槽

Redis 分布式给出一个 16384 长度的集合,每个元素称为一个 Slot,将所有 Slots 分段平均映射到各个 Master 节点上;数据通过对 Key 的算法映射到各Slot,也就存到了对应的 Master 节点上,所以每个节点实例负责其中一部分的Slot读写。

通过控制节点与槽 Slot 的关系,决定每个 Master 节点所承载的数据量;这在集群节点维护的时候非常有用。

6.2 创建集群

集群必须了解的conf配置项:

# 每个节点必须的配置项
cluster-enabled yes
# 节点失去连接超时时间
cluster-node-timeout 15000
# 节点间传输效率 默认 no(yes:单次多量发送/no:单次少量多次发送)
tcp-nodelay no
# DOCKER/NAT support
# (地址端口可能被转发)静态配置公共地址
cluster-announce-ip <外部访问IP>
cluster-announce-port <外部访问端口>
cluster-announce-bus-port <节点互通外部端口>

按 Redis 要求的最低 Master 节点数量3实例,多主多从的模式,需要创建6个运行实例:(6371-6376,16371-16376)

# 实例示例1(6371,16371)
docker run -d --name clu-rds-1     -p 6371:6371 -p 16371:16371 \        # 容器分别开放 对外连接端口 和 节点间通信端口
    redis     redis-server \                       # 启动 Redis 服务命令
    --bind 0.0.0.0 \                     # 不限连接的客户端来源
    --port 6371 \                        # 实例对外连接端口
    --protected-mode no \                # 非保护模式
    --cluster-enabled yes \              # 开启集群
    --cluster-announce-ip 13.13.1.16 \   # 对外的访问IP
    --cluster-announce-port 6371 \       # 集群对外的连接端口
    --cluster-announce-bus-port 16371    # 集群节点间通讯端口(通常为:10000+Port)

Docker 查看6个容器实例:

Docker 3主3从模式 创建集群:

docker exec -it clu-rds-1     # 连接到任意实例
    redis-cli -p 6371     # 创建集群 并指定 1主几从
    --cluster create --cluster-replicas 1     # 要包含的所有(6个)运行实例<ip:port>
    13.13.1.16:6371 13.13.1.16:6372 13.13.1.16:6373     13.13.1.16:6374 13.13.1.16:6375 13.13.1.16:6376

连接到任意容器节点,查看集群成员:docker exec -it <container-name> redis-cli -p <container-port> cluster nodes

6.3 节点管理

# 集群信息
redis-cli -p <port> cluster info
# 查看现有节点成员
redis-cli -p <port> cluster nodes
# 加入新成员,从节点
redis-cli --cluster add-node <new-node-ip:port> <cluster-member-ip:port>     --cluster-slave --cluster-master-id <to-master-id>
# 删除集群成员节点
redis-cli --cluster del-node <del-ip:port> <del-node-id>
# 重新分配节点与插槽映射
redis-cli --cluster reshard <member-ip:port>
# 查看某节点同步信息
redis-cli -p <port> info replication
# 停止某节点实例运行
redis-cli -p <port> shutdown

分布式带来的影响

事务支持有限;
跨节点的多Key操作有限;如:SET集合不能计算两KEY的交集等

6.4 分布式锁

6.4.1 为什么会需要锁?

??场景 A:

多用户对同一产品下单购买,库存有10个,同一时间进来100个用户各买一个;
购买前都会看下库存是否够买,才会生成订单,否则提醒无货;
当前10个用户还没有下单成功并未扣库存完成时,后90个用户看到有库存,也继续生成订单;
最后卖出100各产品,实际库存不够。。。

如何确保有库存,不超买。
对库存加锁,每个用户按序进来扣库存,当前用户扣完库存后,释放自己加的锁,以视完成操作继续后续用户,下个用户再进来看库存是否能购买。

??场景 B:

当某个用户下单扣库存时,倘若发送了异常,导致未能释放自己加上去的锁,那么。。。没人负责释放此锁了,后续不能查扣库存,谁也不能下单了。

如何确保防止不能解锁。
对库存锁加过期时间,时间超出后,自动强制解锁。

是的,加锁、过期自动解锁,是确保以上场景能够顺利进行的必要条件,共享数据被多用户处理的时候,同一时间点,只能被一个用户访问处理,多用户有序访问处理,及时更新处理结果。

共享锁:数据统一放缓存中做业务处理,在缓存中加锁,供所有服务利用。

6.4.2 SET NX EX 命令

  • SET:String 类型的KV操作
  • NX:Key唯一,仅当没有Key时才能写入
  • EX:Key 的有效时长,到期后自动删除

所以完整的命令为:set {business-key} {value} nx ex {过期时长}
返回失败,表示上个用户正使用
返回成功,表示自己已开始使用

符合分布式锁的必要条件

1、当 get {business-key} 有值时,表示已有用户在占用,需要等待
2、当 占用用户处理完成后,正常释放自己加的锁,del {business-key}
3、当 占用用户处理发生异常退出时,等ex {过期时长}后,系统自动解锁,后续用户继续购买

命令演示案例:(ttl:剩余过期时间秒)

也可以在 Value 中保存用户的标识,解锁的时候只能解除自己的锁,防止某些场景下解锁错误。

分布式Id

由于 Redis Incrment (Incr/Incrby),过期时长等,可以限制用户短时间内的下单量等场景,也可以生成唯一标识,用到各服务中。

6.4.3 Lua 脚本

持续更新。。。

七、高并发带来的问题

7.1 缓存穿透

现象

DB没有查询结果或为NULL,导致查询结果没有进入到缓存;当大批量的这种请求时,就会每次“穿透”缓存“直抵”DB,引发DB的高并发查询导致宕机,这种现象就叫缓存穿透。

方案

黑名单策略(IP/用户名),防止恶意行为

对结果为空的DB查询,给出默认值于缓存中

7.2 缓存击穿

现象

单个访问量大的 Key (热门数据)过期后,缓存需要重建该Key,大量的访问到DB引发高并发查询,导致DB宕机,这种情况称为缓存击穿。

方案

当然也可以使用队列,就降低了并发的性能;也可以设置过期时间为永不过期;以下的重点是缓存重建Key的过程:双重锁机制

双重锁逻辑阐述(也常应用于单例模式中)
第一把锁处理首个请求动作是否已有缓存,并挡住了第二或大量的后续请求动作;
当首个请求动作处理完成后结果于缓存中,并释放锁,处于等待的大量的请求动作会陆续进来,这就不对了,等待的请求动作应该直接用首个请求处理的结果才对;
所以,后续的请求进来后应该再次锁验证缓存中是否已有数据,也就是第二次的锁是为了解决并发时被阻塞的请求动作,防止重复查询DB更新缓存。

7.3 缓存雪崩

现象

缓存中的热门 Key 短时间内大批量的同时过期,缓存运行正常,导致DB查询压力短时间内上升至宕机的现象。

方案

随机的过期时间,分散过期时间,避免统一生成过期时间

为热度追加排名,时时调整热度数据,自动延长过期时间

原文链接:https://www.cnblogs.com/Sol-wang/p/17329270.html

 友情链接:直通硅谷  直通硅谷 怎么样 mac软件下载
