DXP TreeList 目录树

1.需求背景

需要一个支持勾选，拖动节点，保存各节点顺序的目录树。

2.创建目录树

在treeList控件中添加两个colunm 用来显示绑定数据和显示值。

接下来对treeList的属性进行设置

            // 设置列不显示
            treeList.OptionsView.ShowColumns = false;
            // 设置序号列不显示
            treeList.OptionsView.ShowIndicator = false;
            // 设置垂直线不显示
            treeList.OptionsView.ShowVertLines = false;
            // 设置水平线不显示
            treeList.OptionsView.ShowHorzLines = false;
            // 设置焦点框为行焦点
            treeList.OptionsView.FocusRectStyle = DevExpress.XtraTreeList.DrawFocusRectStyle.RowFocus;
            // 隐藏第一列(数据列)
            treeListColumn1.Visible = false;
            // 设置不可编辑
            treeList.OptionsBehavior.Editable = false;
            // 设置显示复选框
            treeList.OptionsView.ShowCheckBoxes = true;
            // 设置勾选父节点，子节点自动全选
            treeList.OptionsBehavior.AllowRecursiveNodeChecking = true;

添加节点

        private TreeListNode AppendNode(PrjTableNode node, int pid)
        {
            TreeListNode treeListNode = null;
            Action<PrjTableNode, int> ac = (arg1, arg2) =>
             {
                 treeListNode = treeList.AppendNode(new object[] { node, node.Alias }, pid, 0, 0, 0);
             };
            var tt = treeList.Invoke(ac, new object[] { node, pid });
            SetNodeCheckState(treeListNode);
            return treeListNode;
        }

主要用到treeList.AppendNode()方法，方法定义如下

 AppendNode(object nodeData, int parentNodeId, int imageIndex, int selectImageIndex, int stateImageIndex)

• nodeData : object 类型的参数，这里传入object[]数组对象，数组对应treeList的列，这里第一列是数据，第二列用来显示，因此需要将第一列隐藏。
• parentNodeId ：父节点ID
• imageIndex ： 节点图标索引，这里没有图标就给任意一个数字
• selectImageIndex ： 节点被选择后显示的图标索引
• stateImageIndex ： 状态图标索引

此时目录树就创建好了。

2.1 设置目录树选中节点的背景色

添加CustomDrawNodeCell事件

            // 设置行背景色
            treeList.CustomDrawNodeCell -= TreeList_CustomDrawNodeCell;
            treeList.CustomDrawNodeCell += TreeList_CustomDrawNodeCell;

设置颜色

        private void TreeList_CustomDrawNodeCell(object sender, DevExpress.XtraTreeList.CustomDrawNodeCellEventArgs e)
        {
            if (e.Node.Selected)
            {
                e.Appearance.BackColor = Color.FromArgb(192, 192, 255);
            }
        }

2.2 控制目录树节点的勾选框是否显示

添加CustomDrawNodeCheckBox事件

            // 控制复选框显隐
            treeList.CustomDrawNodeCheckBox -= TreeList_CustomDrawNodeCheckBox;
            treeList.CustomDrawNodeCheckBox += TreeList_CustomDrawNodeCheckBox;

        private void TreeList_CustomDrawNodeCheckBox(object sender, DevExpress.XtraTreeList.CustomDrawNodeCheckBoxEventArgs e)
        {
            // 满足逻辑条件的 ，将 e.Handled = true 即可
            if ((e.Node.GetValue(treeListColumn1) as PrjTableNode)?.Type == ConstClass1.PRJ_TYPE_ID)
            {
                //e.Handled = true;
            }
        }

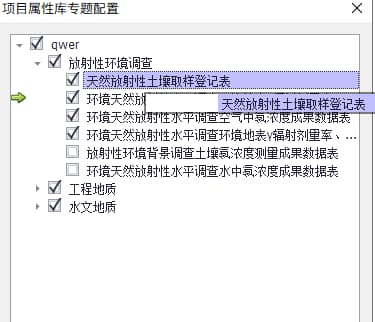

2.3 节点拖拽

这里的需求是只允许同级节点内部拖动，也不允许拖动到节点子集。

设置属性OptionsDragAndDrop.DragNodesMode = DragNodesMode.Single

添加DragOver,DragDrop，AfterDragNode事件

            // 设置节点拖拽
            treeList.OptionsDragAndDrop.DragNodesMode = DragNodesMode.Single;
		   // 处理拖动时的逻辑
            treeList.DragOver -= TreeList_DragOver;
            treeList.DragOver += TreeList_DragOver;
		   // 处理拖动结束时的逻辑
            treeList.DragDrop -= TreeList_DragDrop;
            treeList.DragDrop += TreeList_DragDrop;
		   // 处理拖动后的逻辑
            treeList.AfterDragNode -= TreeList_AfterDragNode;
            treeList.AfterDragNode += TreeList_AfterDragNode;

DragOver 用来处理拖动时的逻辑

当有节点需要禁止拖动时，满足逻辑时，设置 e.Effect = DragDropEffects.None;即可

       private void TreeList_DragOver(object sender, DragEventArgs e)
        {
            var currNode = treeList.FocusedNode;
            var curNodeData = currNode.GetValue(treeListColumn1) as PrjTableNode;
            if (curNodeData == null)
            {
                return;
            }
            if (!curNodeData.CanDrag)
            {
                e.Effect = DragDropEffects.None;
            }
        }

DragDrop 用来处理拖动结束时的逻辑

        private void TreeList_DragDrop(object sender, DragEventArgs e)
        {
            // 当前节点的父节点变化，则不允许拖动
            var dragNode = e.Data.GetData(typeof(TreeListNode)) as TreeListNode;
            var sourceParent = dragNode.ParentNode.GetValue(treeListColumn1) as PrjTableNode;
            var targetNode = treeList.CalcHitInfo(treeList.PointToClient(MousePosition)).Node;
            if (targetNode == null)
            {
                return;
            }
            PrjTableNode targetNodeParent = null;
            if (targetNode.ParentNode != null)
            {
                targetNodeParent = targetNode.ParentNode.GetValue(treeListColumn1) as PrjTableNode;
            }
            // 发生跨级移动
            if (sourceParent.Id != targetNodeParent.Id)
            {
                e.Effect = DragDropEffects.None;
                return;
            }
            // 移到子集
            if (AjustDirection(sender, e) == DragInsertPosition.AsChild)
            {
                e.Effect = DragDropEffects.None;
                return;
            }
        }

        /// <summary>
        /// 移动过程中的方向
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        /// <returns></returns>
        private DragInsertPosition AjustDirection(object sender, DragEventArgs e)
        {
            var tl = sender as TreeList;
            //var dragNode = e.Data.GetData(typeof(TreeListNode)) as TreeListNode;
            //var hit = tl.CalcHitInfo(tl.PointToClient(new Point(e.X, e.Y)));
            var pi = typeof(TreeList).GetProperty("Handler", BindingFlags.Instance | BindingFlags.NonPublic);
            var handler = (TreeListHandler)pi.GetValue(tl, null);
            return handler.StateData.DragInfo.DragInsertPosition;
        }

AfterDragNode 用来处理拖动结束后的逻辑

        private void TreeList_AfterDragNode(object sender, AfterDragNodeEventArgs e)
        {
            // TODO:...
        }

3.总结

treeList是一个很强大的控件，用来处理树状结构。本次需求中，处理节点拖拽话费了较长时间，也网上找了很多博文，但是都没有直接解决我的问题，因此在这里做个笔记。

后记：纸上得来终觉浅，绝知此事要躬行
