Python自动化办公的过程,部分涉及到导出Excel图表;本篇主要讲下使用python代码将excel中的图表导出为图片的开发过程;
Python 版本:
- C:\Users>python
- Python 3.6.0 (v3.6.0:41df79263a11, Dec 23 2016, 08:06:12) [MSC v.1900 64 bit (AMD64)] on win32
- Type "help", "copyright", "credits" or "license" for more information.>>>
Office版本:

数据准备
在导出图表前,先准备仿真数据并绘制图表,这里模仿运维工作的业务指标数据测试:

图表已经在Excel中绘制:

python导出Excel图表类
前期准备就绪,网上已有类似的导出Excel图表类,但是在后面的使用中发现问题,即关键函数已在下面代码中标红:
- 1 import win32com,os 2 from win32com.client import Dispatch 3 import pythoncom 4 ''' 5 启用win32模块导出excel的图表,图表需要打开加载缓存才能导出 6 ''' 7 class Pyxlchart(object): 8 """ 9 This class exports charts in an Excel Spreadsheet to the FileSystem10 win32com libraries are required.11 """12 def __init__(self):13 '''14 初始化图表15 '''16 pythoncom.CoInitialize() #多线程使用win32com调用com组件的时初始化17 self.WorkbookDirectory = '' #excel文件所在目录18 self.WorkbookFilename = '' #文件名称19 self.GetAllWorkbooks = False #获取所有book20 self.SheetName = '' #sheet名称21 self.ChartName = '' #导出单张图表时,指定图表名称22 self.GetAllWorkbookCharts = False23 self.GetAllWorksheetCharts = True24 self.ExportPath = '' #导出的文件路径25 self.ImageFilename = '' #导出的图片名称26 self.ReplaceWhiteSpaceChar = '_'27 self.ImageType = 'jpg' #定义导出的图片类型28 def __del__(self):29 pass30 def start_export(self,_visible=False):31 if self.WorkbookDirectory == '':32 return "WorkbookDirectory not set"33 else:34 self._export(_visible)35 def _export(self,_visible=False):36 excel = Dispatch("excel.application")37 #启用独立的进程调用excel,Dispatch会强行关闭正在打开的excel38 #可以使用 DispatchEx为单独调用线程,不影响已经打开的excel39 excel = Dispatch("excel.application")40 excel.Visible = False41 wb = excel.Workbooks.Open(os.path.join(self.WorkbookDirectory ,self.WorkbookFilename))42 self._get_Charts_In_Worksheet(wb,self.SheetName,self.ChartName)43 wb.Close(False)44 excel.Quit()45 46 def _get_Charts_In_Worksheet(self,wb,worksheet = "", chartname = ""):47 if worksheet != "" and chartname != "":48 sht = self._change_sheet(wb,worksheet)49 cht = sht.ChartObjects(chartname)50 51 self._save_chart(cht)52 return53 if worksheet == "": #导出表格中所有图表54 for sht in wb.Worksheets:55 for cht in sht.ChartObjects():56 if chartname == "":57 self._save_chart(cht)58 else:59 if chartname == cht.Name:60 self._save_chart(cht)61 else: #导出指定sheet中的图标62 sht = wb.Worksheets(worksheet)63 for cht in sht.ChartObjects():64 if chartname == "":65 self._save_chart(cht)66 else:67 if chartname == cht.Name:68 self._save_chart(cht)69 def _change_sheet(self,wb,worksheet):70 try:71 return wb.Worksheets(worksheet)72 except:73 raise NameError('Unable to Select Sheet: ' + worksheet + ' in Workbook: ' + wb.Name)74 def _save_chart(self,chartObject):75 '''76 保存图标到指定路径77 :param chartObject: 图表名称78 :return:79 '''80 imagename = self._get_filename(chartObject.Name)81 savepath = os.path.join(self.ExportPath,imagename)82 #print(savepath)83 84 chartObject.Chart.Export(savepath,self.ImageType)85 86 def _get_filename(self,chartname):87 """88 获取导出图表的文件名称89 Replaces white space in self.WorkbookFileName with the value given in self.ReplaceWhiteSpaceChar90 If self.ReplaceWhiteSpaceChar is an empty string then self.WorkBookFileName is left as is91 """92 if self.ReplaceWhiteSpaceChar != '':93 chartname.replace(' ',self.ReplaceWhiteSpaceChar)94 if self.ImageFilename == '': #未指定导出的图片名称,则与图表名称一致95 return chartname + "." + self.ImageType96 else: #指定了导出图片的命名格式97 return self.ImageFilename + "_" + chartname + "." + self.ImageType
调用代码:
- docPath = r ===== = Ect.ExportPath = r Ect.start_export()
- print("All Chart is Export!")
执行成功,接下来到上面设置的导出路径查看导出的图片:
- E:\temp\Export_Img 的目录2018-12-18 11:20 0 Chart 1.jpg2018-12-18 11:20 0 Chart 2.jpg2018-12-18 11:20 39,583 Chart 3.jpg2018-12-18 11:20 38,950 Chart 4.jpg 4 个文件 78,533 字节
- E:\temp\Export_Img>
从文件查看中看到,图表文件已经成功导出;
图表导出的问题
但是,图表的导出并未能完全成功,从以上文件信息中看到导出的图片存在0字节的文件;点击查看图片可发现提示为空文件

具体原因分析:
经过本人多次的测试和探索发现:有效的图片为Excel的图表区域显示页面,通俗一点的说,即打开excel的图表所在sheet,当前屏幕显示了哪些图表,导出的图片就正常;在我个人认为可能是Office或Python对Excel的某种缓存功能,实际的缓存范围大概在当前显示页面的150%左右,超出区域的图表在未加载的情况下,导出成了0字节错误文件;
即使发现了这个BUG,网上搜索也未能找到有效的类似"关闭加载缓存"的技术贴,那么还得根据导出图表的基础逻辑解决;
继续测试,在Excel的图表中缩放显示全部图片测试,按照测试数据图表范围,缩放25%可显示全部图表(>_>或者把所有图表拖动到一个页面显示):
- E:\temp\Export_Img 的目录2018-12-18 11:20 <DIR> .2018-12-18 11:20 <DIR> ..2018-12-18 12:11 5,347 Chart 1.jpg2018-12-18 12:11 5,595 Chart 2.jpg2018-12-18 12:11 5,764 Chart 3.jpg2018-12-18 12:11 5,888 Chart 4.jpg 4 个文件 22,594 字节
如上述文件查看所示,当图表所在的sheet页面显示了所有图表时,所有图表的图片都成功的导出;
但是,缩放导出的图片是根据Excel的图标实际显示大小来导出的,所以缩放模式下,导出的图片大小、清晰度都不能正常使用;

解决方案
综上所述,已知Python根据Excel的图标实际显示来导出,那么,可以让Python的导出代码执行前加载所有正常图表,在之前的python导出Excel图表的类中,使用异步方式调用excel.application,即文档以后台方式导出图表;
如果需要完成Excel的所有图表加载,即必须手动或代码干预导出过程,在类中已经有代码可以设置文档可见;
- excel.Visible = True #设置导出Excel是否可见,当值为True时,可见打开的Excel
修改原代码:
- def _export(self):
- excel = Dispatch("excel.application")# 启用独立的进程调用excel,Dispatch会强行关闭正在打开的excel# 可以使用 DispatchEx为单独调用线程,不影响已经打开的excelexcel.Visible = True
- wb = excel.Workbooks.Open(os.path.join(self.WorkbookDirectory, self.WorkbookFilename)) #如需干预Excel图表导出,需要在文档打开到开始导出之间,加载完所有图表 self._get_Charts_In_Worksheet(wb, self.SheetName, self.ChartName)
- wb.Close(False)
- excel.Quit()
解决方式显而易见,过程不多做描述;个人是使用win32api、win32con模块模拟键盘操作加载所有图表,因无法确认图表sheet所在的位置,需提前将图表所在的sheet设置在Excel文档的最后;或者可根据实际情况,由代码完成所有sheet的加载操作(比如多按几下pagadown翻页,屏幕识别判定内容范围等....)
完整代码如下:


- 1 import os,time,sys 2 import win32api 3 import win32con 4 from win32com.client import Dispatch 5 import pythoncom 6 ''' 7 启用win32模块导出excel的图表,图表需要打开加载缓存才能导出 8 ''' 9 class Pyxlchart(object): 10 """ 11 This class exports charts in an Excel Spreadsheet to the FileSystem 12 win32com libraries are required. 13 """ 14 def __init__(self): 15 ''' 16 初始化图表 17 ''' 18 pythoncom.CoInitialize() 19 self.WorkbookDirectory = '' #excel文件所在目录 20 self.WorkbookFilename = '' #文件名称 21 self.GetAllWorkbooks = False #获取所有book 22 self.SheetName = '' #sheet名称 23 self.ChartName = '' #导出单张图表时,指定图表名称 24 self.GetAllWorkbookCharts = False 25 self.GetAllWorksheetCharts = True 26 self.ExportPath = '' #导出的文件路径 27 self.ImageFilename = '' #导出的图片名称 28 self.ReplaceWhiteSpaceChar = '_' 29 self.ImageType = 'jpg' 30 def __del__(self): 31 pass 32 def start_export(self,_visible=True): 33 if self.WorkbookDirectory == '': 34 return "WorkbookDirectory not set" 35 else: 36 self._export(_visible) 37 def _export(self,_visible): 38 """ 39 Exports Charts as determined by the settings in class variabels. 40 """ 41 excel = Dispatch("excel.application") 42 #启用独立的进程调用excel,Dispatch容易冲突【会强行关闭正在打开的excel】 43 #使用 DispatchEx为单独调用线程,不影响已经打开的excel 44 45 excel.Visible = _visible 46 wb = excel.Workbooks.Open(os.path.join(self.WorkbookDirectory ,self.WorkbookFilename)) 47 48 time.sleep(5) # 等5秒等待进程打开加载文档 49 # 使用打开excel的方式,则模拟键盘事件触发加载所有图表 50 if excel.Visible == 1 or excel.Visible == True: 51 win32api.keybd_event(17, 0, 0, 0) # 键盘按下 ctrl键 52 time.sleep(1) 53 for k in range(4): 54 win32api.keybd_event(34, 0, 0, 0) # ctrl+pageDown的组合会跳转sheet,20次跳转可以到最后的图表 55 win32api.keybd_event(36, 0, 0, 0) # 键盘按下 home键,和上个按键形成组合键,回到第一行开头 56 win32api.keybd_event(17, 0, win32con.KEYEVENTF_KEYUP, 0) 57 win32api.keybd_event(36, 0, win32con.KEYEVENTF_KEYUP, 0) 58 59 # 当表格过大时,只能保存到页面显示的图标,故此需要先循环翻页将所有图片加载 60 for i in range(15): # 翻页加载所有图表 61 win32api.keybd_event(34, 0, 0, 0) # 每次读取之后翻页 62 win32api.keybd_event(34, 0, win32con.KEYEVENTF_KEYUP, 0) 63 time.sleep(0.5) 64 65 #图片加载完成,好了,导出图片继续进行 66 self._get_Charts_In_Worksheet(wb,self.SheetName,self.ChartName) 67 wb.Close(True) 68 excel.Quit() 69 70 71 def _get_Charts_In_Worksheet(self,wb,worksheet = "", chartname = ""): 72 if worksheet != "" and chartname != "": 73 sht = self._change_sheet(wb,worksheet) 74 cht = sht.ChartObjects(chartname) 75 76 self._save_chart(cht) 77 return 78 if worksheet == "": #导出表格中所有图表 79 for sht in wb.Worksheets: 80 for cht in sht.ChartObjects(): 81 if chartname == "": 82 self._save_chart(cht) 83 else: 84 if chartname == cht.Name: 85 self._save_chart(cht) 86 else: #导出指定sheet中的图标 87 sht = wb.Worksheets(worksheet) 88 for cht in sht.ChartObjects(): 89 if chartname == "": 90 self._save_chart(cht) 91 else: 92 if chartname == cht.Name: 93 self._save_chart(cht) 94 def _change_sheet(self,wb,worksheet): 95 try: 96 return wb.Worksheets(worksheet) 97 except: 98 raise NameError('Unable to Select Sheet: ' + worksheet + ' in Workbook: ' + wb.Name) 99 def _save_chart(self,chartObject):100 '''101 保存图标到指定路径102 :param chartObject: 图表名称103 :return:104 '''105 imagename = self._get_filename(chartObject.Name)106 savepath = os.path.join(self.ExportPath,imagename)107 #print(savepath)108 109 chartObject.Chart.Export(savepath,self.ImageType)110 111 def _get_filename(self,chartname):112 """113 获取导出图表的文件名称114 Replaces white space in self.WorkbookFileName with the value given in self.ReplaceWhiteSpaceChar115 If self.ReplaceWhiteSpaceChar is an empty string then self.WorkBookFileName is left as is116 """117 if self.ReplaceWhiteSpaceChar != '':118 chartname.replace(' ',self.ReplaceWhiteSpaceChar)119 if self.ImageFilename == '': #未指定导出的图片名称,则与图表名称一致120 return chartname + "." + self.ImageType121 else: #指定了导出图片的命名格式122 return self.ImageFilename + "_" + chartname + "." + self.ImageType123 124 125 docPath = r'E:\temp'126 if __name__=='__main__':127 Ect = Pyxlchart()128 Ect.WorkbookDirectory = docPath129 Ect.WorkbookFilename = 'Test.xlsx'130 Ect.SheetName = "图表" #图表所在的sheet名称131 Ect.ExportPath = r'E:\temp\Export_Img' #图片的导出路径132 Ect.start_export()
View Code
执行,再次查看执行结果;
- E:\temp\Export_Img 的目录2018-12-18 11:20 <DIR> .2018-12-18 11:20 <DIR> ..2018-12-18 12:39 40,649 Chart 1.jpg2018-12-18 12:39 41,048 Chart 2.jpg2018-12-18 12:39 45,048 Chart 3.jpg2018-12-18 12:39 44,672 Chart 4.jpg 4 个文件 171,417 字节

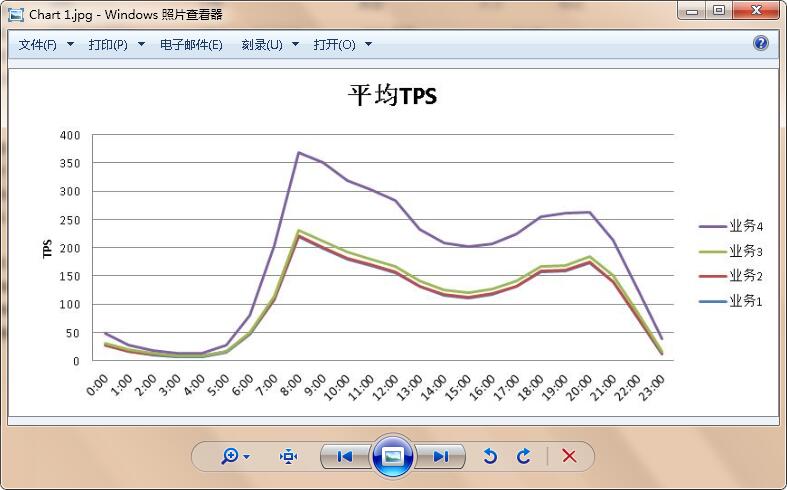

如上所示,文件的字节大小明显较比缩放导出模式大;到文件目录中双击图片查看,本次导出的图片大小、清晰度均正常

总结
从python导出Excel的图表来说,这一块的功能比较适用用单个图表的导出操作,如果涉及到大量的批量的图表导出,这种导出方式不太友好;实际工作如果涉及到批量的简单图表制作,重复度较高的工作性质可以由 matplotlib 模块自己绘制图表;
