[MAUI]实现动态拖拽排序网格
来源：cnblogs　　作者：林晓lx　　时间：2023/9/19 8:40:35　　对本文有异议

@

目录

上一章我们使用拖放(drag-drop)手势识别实现了可拖拽排序列表，对于列表中的条目，完整的拖拽排序过程是：
手指触碰条目 -> 拖拽条目 -> 拖拽悬停在另一个条目上方 -> 松开手指 -> 移动条目至此处。

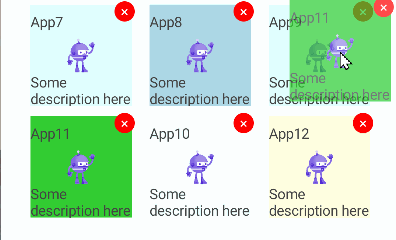

其是在松开手指之后才向列表提交条目位置变更的命令。今天我们换一个写法，将拖拽条目放置在另一个条目上方时，即可将条目位置变更。即实时拖拽排序。

在这里插入图片描述

使用.NET MAU实现跨平台支持，本项目可运行于Android、iOS平台。

创建页面元素

新建.NET MAUI项目，命名Tile

本章的实例中使用网格布局的CollectionView控件作为Tile的容器。

CollectionView 的其他布局方式请参考官方文档 指定 CollectionView 布局

创建GridTilesPage.xaml

在页面中创建CollectionView，

<CollectionView Grid.Row="1"
                x:Name="MainCollectionView"
                ItemsSource="{Binding TileSegments}">
    <CollectionView.ItemTemplate>
        <DataTemplate>
            <ContentView HeightRequest="110" WidthRequest="110" HorizontalOptions="Center" VerticalOptions="Center">
                <StackLayout>
                    <StackLayout.GestureRecognizers>
                        <DropGestureRecognizer AllowDrop="True"
                                                DragLeaveCommand="{Binding DragLeave}"
                                                DragLeaveCommandParameter="{Binding}"
                                                DragOverCommand="{Binding DraggedOver}"
                                                DragOverCommandParameter="{Binding}"
                                                DropCommand="{Binding Dropped}"
                                                DropCommandParameter="{Binding}" />
                    </StackLayout.GestureRecognizers>

                    <Border x:Name="ContentLayout"
                            StrokeThickness="0"
                            Margin="0">
                        <Grid>
                            <Grid.GestureRecognizers>
                                <DragGestureRecognizer CanDrag="True"
                                                        DragStartingCommand="{Binding Dragged}"
                                                        DragStartingCommandParameter="{Binding}" />
                            </Grid.GestureRecognizers>

                            <controls1:TileSegmentView HeightRequest="100"
                                                        WidthRequest="100"
                                                        Margin="5,5">

                            </controls1:TileSegmentView>
                            <Button CornerRadius="100"
                                    HeightRequest="20"
                                    WidthRequest="20"
                                    Padding="0"
                                    Margin="2,2"
                                    BackgroundColor="Red"
                                    TextColor="White"
                                    Command="{Binding Remove}"
                                    Text="×"
                                    HorizontalOptions="End"
                                    VerticalOptions="Start"></Button>
                        </Grid>
                    </Border>
                </StackLayout>
            </ContentView>

        </DataTemplate>

    </CollectionView.ItemTemplate>
    <CollectionView.ItemsLayout>
        <GridItemsLayout Orientation="Vertical"
                            Span="3" />
    </CollectionView.ItemsLayout>
</CollectionView>

呈现效果如下：

在这里插入图片描述

DropGestureRecognizer中设置了拖拽悬停、离开、放置时的命令，

创建IDraggableItem接口， 此处定义拖动相关的属性和命令。

public interface IDraggableItem
{
    bool IsBeingDraggedOver { get; set; }
    bool IsBeingDragged { get; set; }
    Command Dragged { get; set; }
    Command DraggedOver { get; set; }
    Command DragLeave { get; set; }
    Command Dropped { get; set; }
    object DraggedItem { get; set; }
    object DropPlaceHolderItem { get; set; }
}

Dragged： 拖拽开始时触发的命令。
DraggedOver： 拖拽控件悬停在当前控件上方时触发的命令。
DragLeave： 拖拽控件离开当前控件时触发的命令。
Dropped： 拖拽控件放置在当前控件上方时触发的命令。

IsBeingDragged 为true时，通知当前控件正在被拖拽。
IsBeingDraggedOver 为true时，通知当前控件正在有拖拽控件悬停在其上方。

DraggedItem： 正在拖拽的控件。
DropPlaceHolderItem： 悬停在其上方时的控件，即当前控件的占位控件。

创建一个TileSegement类，用于描述磁贴可显示的属性，如标题、描述、图标、颜色等。

public class TileSegment
{
    public string Title { get; set; }
    public string Type { get; set; }
    public string Desc { get; set; }
    public string Icon { get; set; }
    public Color Color { get; set; }
}

创建可绑定对象

创建GridTilesPageViewModel，创建绑定服务类集合TileSegments。

private ObservableCollection<ITileSegmentService> _tileSegments;

public ObservableCollection<ITileSegmentService> TileSegments
{
    get { return _tileSegments; }
    set
    {
        _tileSegments = value;
        OnPropertyChanged();
    }
}

构造函数中初始化一些不同颜色的磁贴，并将TileSegementService.Container设置为自己(this)。

public GridTilesPageViewModel()
{
    TileSegments = new ObservableCollection<ITileSegmentService>();
    CreateSegmentAction("TileSegment", "App1", "Some description here", Colors.LightPink);
    CreateSegmentAction("TileSegment", "App2", "Some description here", Colors.LightGreen);

    ...
}

private ITileSegmentService CreateTileSegmentService(object obj, string title, string desc, Color color)
{
    var type = obj as string;
    var tileSegment = new TileSegment()
    {
        Title = title,
        Type = type,
        Desc = desc,
        Icon = "dotnet_bot.svg",
        Color = color,
    };
    var newModel = new GridTileSegmentService(tileSegment);
    if (newModel != null)
    {
        newModel.Container = this;
    }
    return newModel;
}

创建绑定服务类

创建可拖拽控件的绑定服务类GridTileSegmentService，继承ObservableObject，并实现IDraggableItem接口。

创建ICommand属性：Dragged, DraggedOver, DragLeave, Dropped。

订阅PropertyChanged事件以便在属性更改时触发相关操作

public class GridTileSegmentService : ObservableObject, ITileSegmentService
{
    public GridTileSegmentService(TileSegment tileSegment)
    {
        TileSegment = tileSegment;
        Dragged = new Command(OnDragged);
        DraggedOver = new Command(OnDraggedOver);
        DragLeave = new Command(OnDragLeave);
        Dropped = new Command(i => OnDropped(i));
        this.PropertyChanged+=GridTileSegmentService_PropertyChanged;
    }
    ...
}

拖拽（Drag）

拖拽开始时，将IsBeingDragged设置为true，通知当前控件正在被拖拽，同时将DraggedItem设置为当前控件。

private void OnDragged(object item)
{
    IsBeingDragged=true;
    DraggedItem=item;
}

拖拽悬停，经过（DragOver）

拖拽控件悬停在当前控件上方时，将IsBeingDraggedOver设置为true，通知当前控件正在有拖拽控件悬停在其上方，同时在服务列表中寻找当前正在被拖拽的服务，将DropPlaceHolderItem设置为当前控件。

private void OnDraggedOver(object item)
{
    if (!IsBeingDragged && item!=null)
    {

        var itemToMove = Container.TileSegments.First(i => i.IsBeingDragged);
        if (itemToMove.DraggedItem!=null)
        {
            DropPlaceHolderItem=itemToMove.DraggedItem;

        }
        IsBeingDraggedOver=true;

    }
}

离开控件上方时，IsBeingDraggedOver设置为false

private void OnDragLeave(object item)
{
    IsBeingDraggedOver = false;
    DropPlaceHolderItem = null;
}

通过订阅PropertyChanged， 在GridTileSegmentService_PropertyChanged方法中响应IsBeingDraggedOver属性的值变更。

当IsBeingDraggedOver为True时代表有拖拽中控件悬停在其上方，DropPlaceHolderItem即为悬停在其上方的控件对象。

此时我们应该将悬停在其上方的控件对象插入到自身的前方，通过获取两者在集合的角标并调用Move()方法。


private void GridTileSegmentService_PropertyChanged(object sender, PropertyChangedEventArgs e)
{
    if (e.PropertyName==nameof(this.IsBeingDraggedOver))
    {

        if (this.IsBeingDraggedOver && DropPlaceHolderItem!=null)
        {
            var newIndex = Container.TileSegments.IndexOf(this);
            var oldIndex = Container.TileSegments.IndexOf(DropPlaceHolderItem as ITileSegmentService);
            Container.TileSegments.Move(oldIndex, newIndex);
        }
    }

}

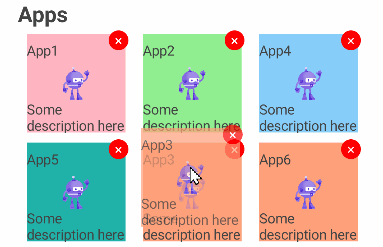

效果如下：

在这里插入图片描述

释放（Drop）

拖拽完成时，获取当前正在被拖拽的控件，将其从服务列表中移除，然后将其插入到当前控件的位置，通知当前控件拖拽完成。

private void OnDropped(object item)
{
    var itemToMove = Container.TileSegments.First(i => i.IsBeingDragged);

    if (itemToMove == null)
        return;

    itemToMove.IsBeingDragged = false;
    IsBeingDraggedOver = false;
    DraggedItem=null;
    DropPlaceHolderItem = null;
}

完整的TileSegmentService代码如下：

public class GridTileSegmentService : ObservableObject, ITileSegmentService
{

    public GridTileSegmentService(
        TileSegment tileSegment)
    {
        Remove = new Command(RemoveAction);
        TileSegment = tileSegment;

        Dragged = new Command(OnDragged);
        DraggedOver = new Command(OnDraggedOver);
        DragLeave = new Command(OnDragLeave);
        Dropped = new Command(i => OnDropped(i));
        this.PropertyChanged+=GridTileSegmentService_PropertyChanged;
    }

    private void GridTileSegmentService_PropertyChanged(object sender, PropertyChangedEventArgs e)
    {
        if (e.PropertyName==nameof(this.IsBeingDraggedOver))
        {

            if (this.IsBeingDraggedOver && DropPlaceHolderItem!=null)
            {
                var newIndex = Container.TileSegments.IndexOf(this);
                var oldIndex = Container.TileSegments.IndexOf(DropPlaceHolderItem as ITileSegmentService);
                Container.TileSegments.Move(oldIndex, newIndex);
            }
        }

    }

    private void OnDragged(object item)
    {
        IsBeingDragged=true;
        DraggedItem=item;


    }

    private void OnDraggedOver(object item)
    {
        if (!IsBeingDragged && item!=null)
        {

            var itemToMove = Container.TileSegments.First(i => i.IsBeingDragged);
            if (itemToMove.DraggedItem!=null)
            {
                DropPlaceHolderItem=itemToMove.DraggedItem;

            }
            IsBeingDraggedOver=true;

        }
    }


    private object _draggedItem;

    public object DraggedItem
    {
        get { return _draggedItem; }
        set
        {
            _draggedItem = value;
            OnPropertyChanged();
        }
    }

    private object _dropPlaceHolderItem;

    public object DropPlaceHolderItem
    {
        get { return _dropPlaceHolderItem; }
        set
        {
            _dropPlaceHolderItem = value;
            OnPropertyChanged();
        }
    }

    private void OnDragLeave(object item)
    {
        IsBeingDraggedOver = false;
        DropPlaceHolderItem = null;
    }

    private void OnDropped(object item)
    {
        var itemToMove = Container.TileSegments.First(i => i.IsBeingDragged);

        if (itemToMove == null)
            return;


        itemToMove.IsBeingDragged = false;
        IsBeingDraggedOver = false;
        DraggedItem=null;
        DropPlaceHolderItem = null;

    }


    private async void RemoveAction(object obj)
    {
        if (Container is ITileSegmentServiceContainer)
        {
            (Container as ITileSegmentServiceContainer).RemoveSegment.Execute(this);
        }
    }


    public IReadOnlyTileSegmentServiceContainer Container { get; set; }


    private TileSegment tileSegment;

    public TileSegment TileSegment
    {
        get { return tileSegment; }
        set
        {
            tileSegment = value;
            OnPropertyChanged();

        }
    }


    private bool _isBeingDragged;
    public bool IsBeingDragged
    {
        get { return _isBeingDragged; }
        set
        {
            _isBeingDragged = value;
            OnPropertyChanged();

        }
    }

    private bool _isBeingDraggedOver;
    public bool IsBeingDraggedOver
    {
        get { return _isBeingDraggedOver; }
        set
        {
            if (value!=_isBeingDraggedOver)
            {
                _isBeingDraggedOver = value;
                OnPropertyChanged();
            }


        }
    }

    public Command Remove { get; set; }

    public Command Dragged { get; set; }

    public Command DraggedOver { get; set; }

    public Command DragLeave { get; set; }

    public Command Dropped { get; set; }
}

运行程序，此时我们可以看到拖拽控件悬停在其它控件上方时，其它控件会自动调整位置。

限流(Throttle)和防抖(Debounce)

在特定平台的列表控件中更新项目集合时，引发的动画效果会导致列表中的控件位置错乱。

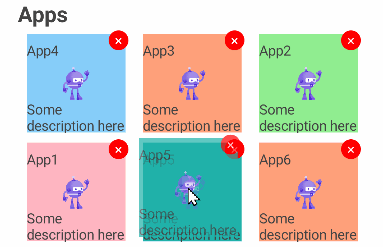

当以比较快的速度，拖拽Tile经过较多的位置时，后面的Tile会短暂地替代原先的位置，导致拖拽中的Tile不在期望的Tile上方，而拖拽中的Tile与错误的Tile产生了交叠从而触发DraggedOver事件，导致错乱。

在这里插入图片描述

在某些机型上甚至会引发错乱的持续循环

一个办法是禁用动画，如在iOS中配置

listView.On<iOS>().SetRowAnimationsEnabled(false);

动效问题最终要解决。由于快速拖拽Tile经过较多的位置频繁触发Move操作，通过限制事件的触发频率，引入限流(Throttle)和防抖(Debounce)机制可以有效地解决这个问题。限流和防抖的作用如下图：

在这里插入图片描述

代码引用自 ThrottleDebounce

在GridTileSegmentService中创建静态限流器对象变量throttledAction。以及全局锁对象throttledLocker。

public static RateLimitedAction throttledAction = Debouncer.Debounce(null, TimeSpan.FromMilliseconds(500), leading: false, trailing: true);

public static object throttledLocker = new object();

改写GridTileSegmentService_PropertyChanged如下:

private void GridTileSegmentService_PropertyChanged(object sender, PropertyChangedEventArgs e)
{
    if (e.PropertyName==nameof(this.IsBeingDraggedOver))
    {

        if (this.IsBeingDraggedOver && DropPlaceHolderItem!=null)
        {
            lock (throttledLocker)
            {
                var newIndex = Container.TileSegments.IndexOf(this);
                var oldIndex = Container.TileSegments.IndexOf(DropPlaceHolderItem as ITileSegmentService);

                var originalAction = () =>
                {
                    Container.TileSegments.Move(oldIndex, newIndex);
                };
                throttledAction.Update(originalAction);
                throttledAction.Invoke();
            }
        }
    }

}

此时，在500毫秒内，只会执行一次Move操作。问题解决！

在这里插入图片描述

因为有500毫秒的延迟，Tile响应上感觉没有那么“灵动”，这算是一种牺牲。在不同的平台上可以调整这个时间以达到一种平衡，不知道屏幕前的你有没有更好的方式解决呢？

在这里插入图片描述

项目地址

Github:maui-samples

原文链接：https://www.cnblogs.com/jevonsflash/p/17712687.html
